マナウォーターの設置方法について
− 目 次 −
１ 水道の大元につける
１−１ マンション
１−２ 戸建て
２ 流しなど個別につける
２−１ 蛇口の先につける２−2 シャワーにつける
資料類：パンフレット、設置説明書など（2023年/8月版）
詳細は下記をダウンロードください。ダウンロードやＰＤＦファイルが見れないという場合は、
お問い合わせフォームからご連絡ください。
※水道法にもとづく、認証資料などをご入用の際は、こちらよりダウンロードください。
・ 給水装置性能基準適合証明書
・ 証明書添付資料＿浸出性能
・ 証明書添付資料＿耐圧性能
上記資料について、ご不明の点が出た際は、下記お問い合わせよりご連絡ください。
→ 「お問い合わせ」
１−１ 大元設置・「マンション」の場合
＜検討手順＞
１） 分譲 or 賃貸
賃貸の場合は、退室時に入居時の現況復旧がもとめられますので、工事費など負担の少なくてすむ個別設置にて、マナウォーター小サイズをおすすめします。
２） 管理組合への設置の確認
マンションでは、水道メーターがパイプシャフト（配管がいっぱい縦に設置されているところ。または湯沸かし器の下の空間）に設置されていることがほとん どです。パイプシャフトは、他のお家への供給配管も通っているため共有スペースの扱いとなります。こちらへの設置の許可確認が必要です。
３） 水道工事事業者に見積もり
設置予定場所が確定できたら、スペースが確保できるか、その他現地の確認をしてもらい見積もりを取りましょう。配管材料や設備の経年劣化などにより、施工が困難な場合があります。
１） 分譲 or 賃貸
賃貸の場合は、退室時に入居時の現況復旧がもとめられますので、工事費など負担の少なくてすむ個別設置にて、マナウォーター小サイズをおすすめします。
２） 管理組合への設置の確認
マンションでは、水道メーターがパイプシャフト（配管がいっぱい縦に設置されているところ。または湯沸かし器の下の空間）に設置されていることがほとん どです。パイプシャフトは、他のお家への供給配管も通っているため共有スペースの扱いとなります。こちらへの設置の許可確認が必要です。
３） 水道工事事業者に見積もり
設置予定場所が確定できたら、スペースが確保できるか、その他現地の確認をしてもらい見積もりを取りましょう。配管材料や設備の経年劣化などにより、施工が困難な場合があります。
１−２ 大元設置・「戸建て」の場合
＜検討手順＞
１ 水道メーター場所を確認
２ 水道工事事業者に見積もり
配管が、土中埋設されている上にコンクリートが敷設してある場合、駐車場など鉄筋が入っている場合、設置場所をメーターより離したいとき配管の位置が不明となる場合など、現場により条件が異なるため、概算についても一概にお伝えしにくいです。施工者さまに見積をお願いしましょう。
１ 水道メーター場所を確認
２ 水道工事事業者に見積もり
配管が、土中埋設されている上にコンクリートが敷設してある場合、駐車場など鉄筋が入っている場合、設置場所をメーターより離したいとき配管の位置が不明となる場合など、現場により条件が異なるため、概算についても一概にお伝えしにくいです。施工者さまに見積をお願いしましょう。
大元に設置する場合は、水道工事施工者へご依頼ください。
施工者さん選びのポイント
水道工事の施工業者さんには、大きく分けて2種類あります。
ひとつは、公共の上下水道などの大きな工事をメインとされている事業者さん。
そしてもうひとつは、住宅水廻りなどの補修など小規模工事を得意とされている事業者さん。
前者の施工者さんは、大きな工事を得意としています。
マナウォーター設置などの小さい工事については、対応していただけないこともありますので、後者の施工者さんに見積もり依頼をしましょう。
＜検討手順＞

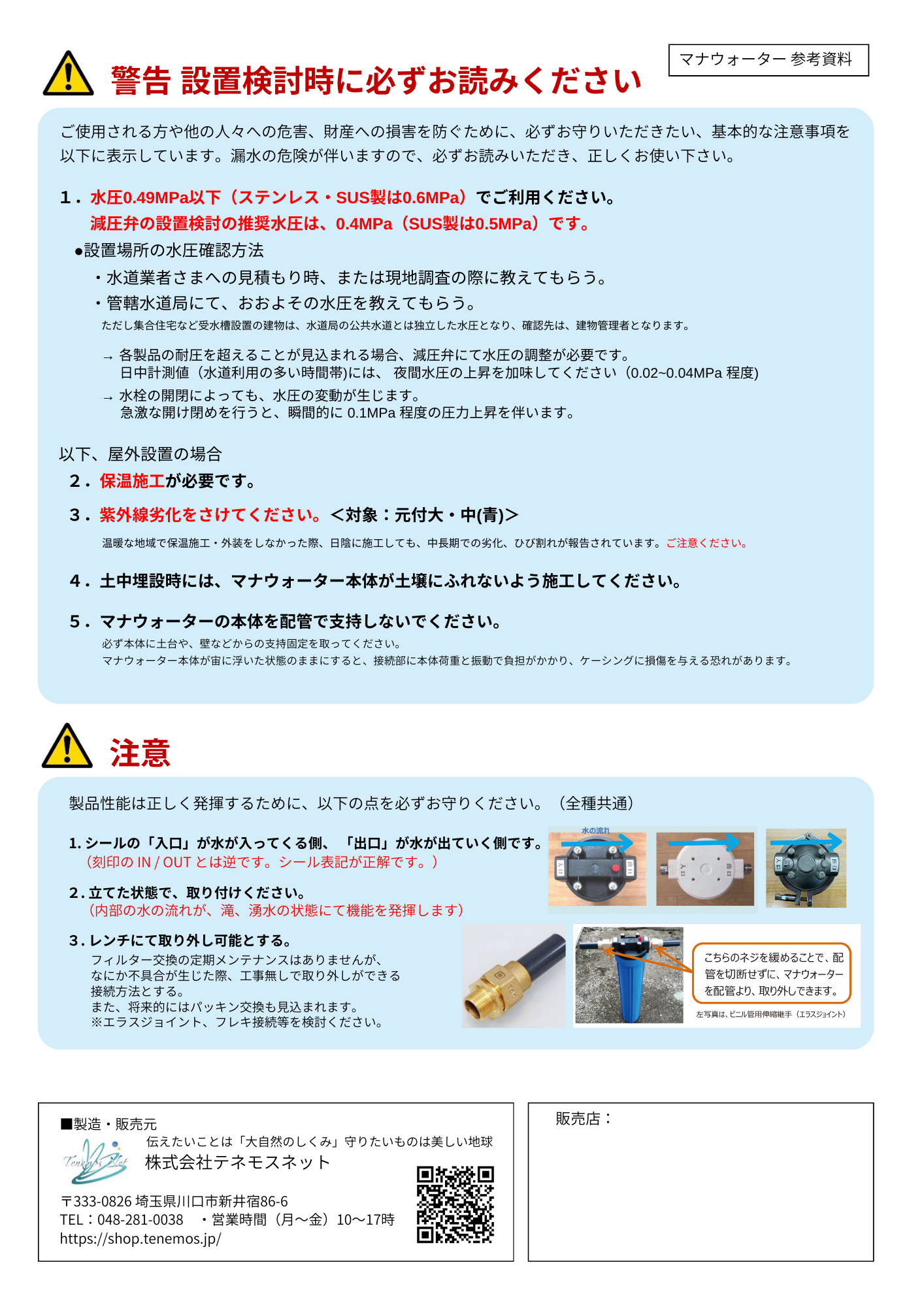

施工者さんにお伝えする5つのポイント
1. 立てたまま、取り付けください。
（滝、湧水の状態にて機能を発揮します）
2. 保温施工が必要です。
凍結膨張による本体ケーシングの破損を防ぎます。
3．蓋部分を含め、直射日光などによる紫外線劣化をさけてください。
特に屋外露出設置の場合。
4．水圧0.49MPa以下でご利用ください。
（減圧弁推奨は0.4MPa以上、またはステンレスバージョンを検討）
特に山間部などで設置の場合。
水道工事事業者さんにお伝えすると、現状水圧など教えてくれます。
５.フィルターなどの定期交換メンテナンスは不要
土中埋設時は、桝設置のなかに設置（土圧からのケーシング保護もあります）
給水系統で不具合あった際、問題が起こっていないことを目視確認できるように桝＋蓋のなかに設置したい
1. 立てたまま、取り付けください。
（滝、湧水の状態にて機能を発揮します）
2. 保温施工が必要です。
凍結膨張による本体ケーシングの破損を防ぎます。
3．蓋部分を含め、直射日光などによる紫外線劣化をさけてください。
特に屋外露出設置の場合。
4．水圧0.49MPa以下でご利用ください。
（減圧弁推奨は0.4MPa以上、またはステンレスバージョンを検討）
特に山間部などで設置の場合。
水道工事事業者さんにお伝えすると、現状水圧など教えてくれます。
５.フィルターなどの定期交換メンテナンスは不要
土中埋設時は、桝設置のなかに設置（土圧からのケーシング保護もあります）
給水系統で不具合あった際、問題が起こっていないことを目視確認できるように桝＋蓋のなかに設置したい

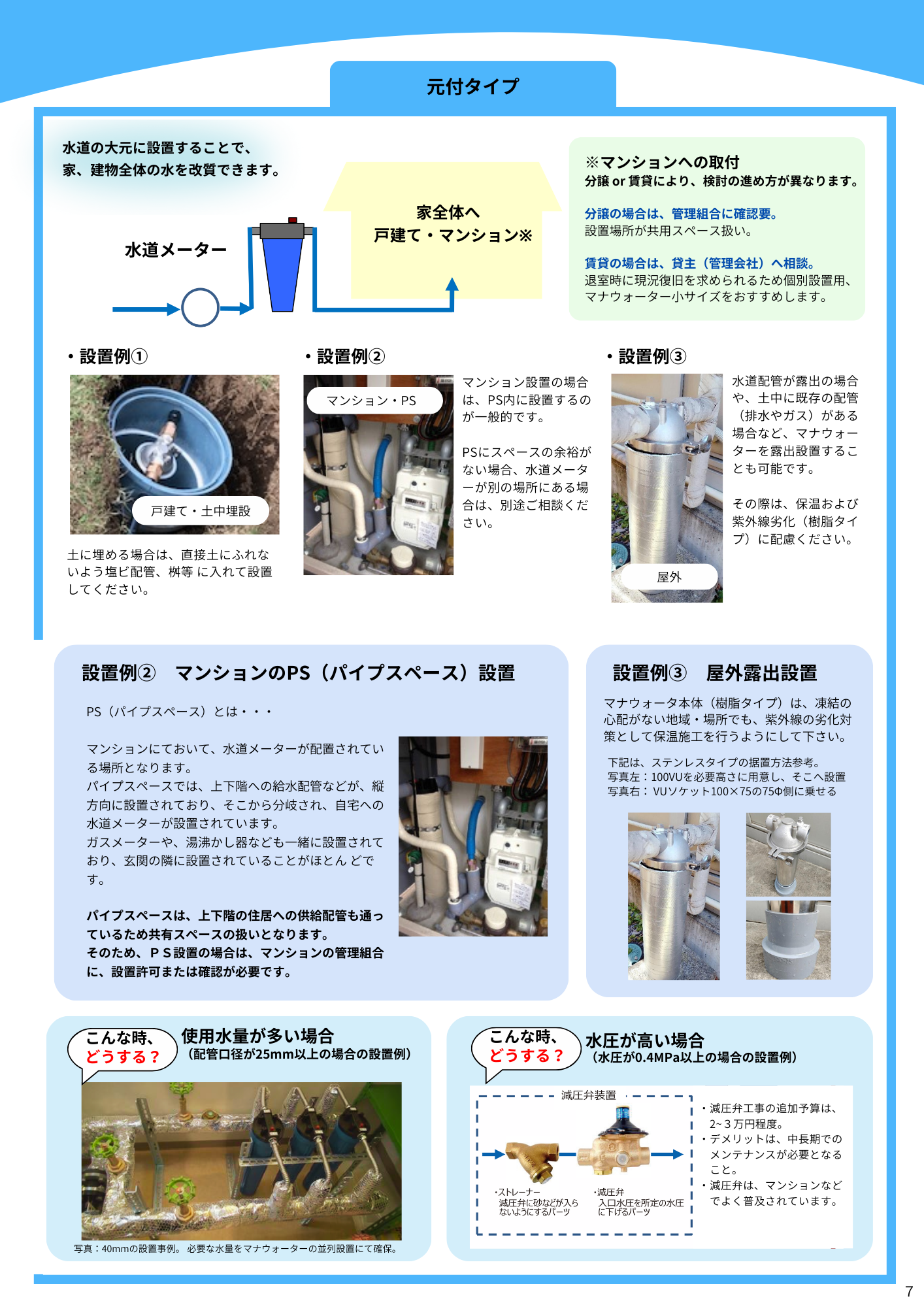

元付けタイプの設置イメージ図を作成しました。
お家全体に効かせる設置方法です。
取り付けに不明の点でましたら、お気軽にお問い合わせください。

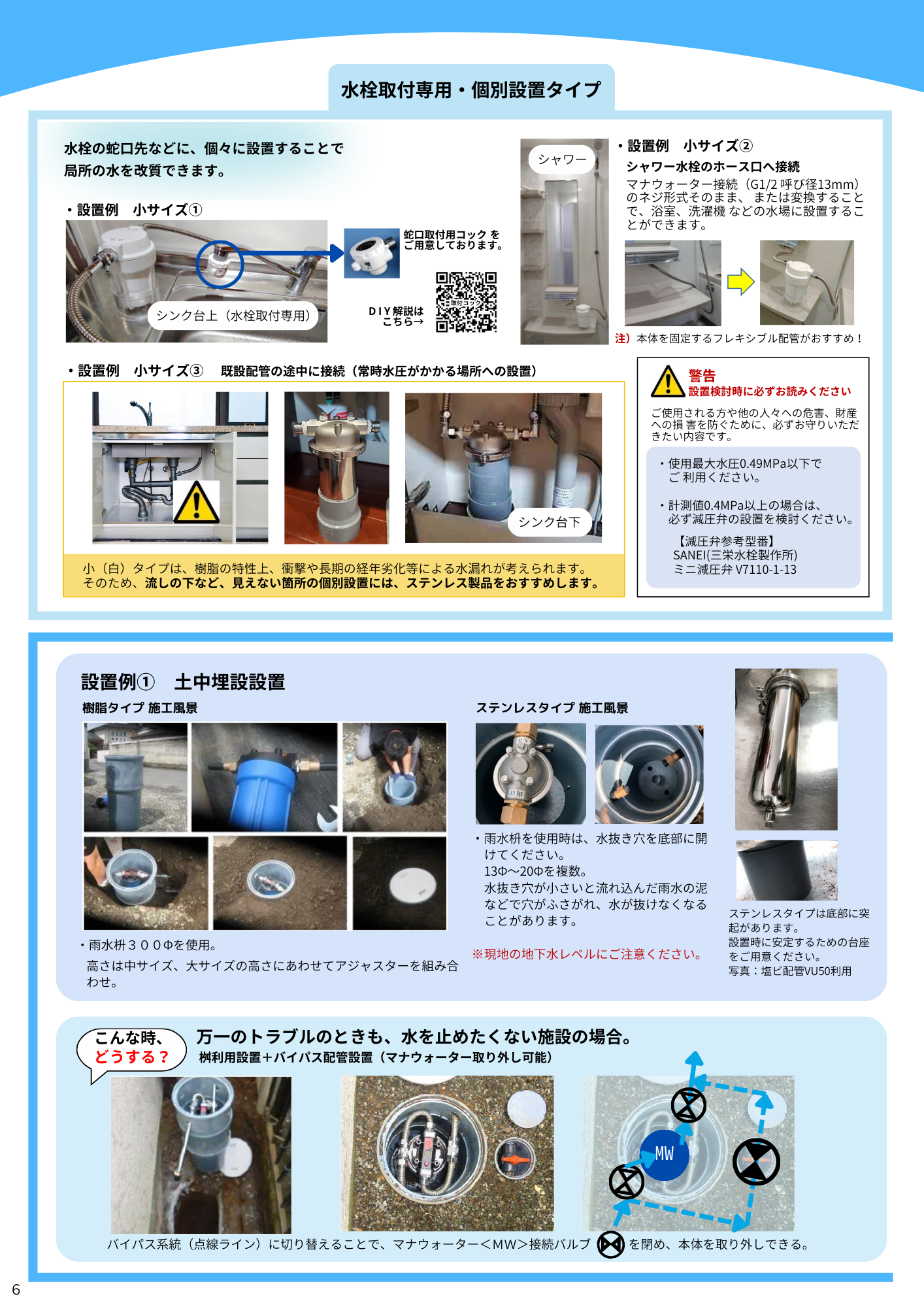

２−１ 個別設置・蛇口の先につける
ここでは、「蛇口取り付けコック」を利用した設置方法をご紹介します。
取付け蛇口によって、使用可否がありますので、ご注意ください。
↑↑↑ 画像をクリックいただくと、拡大表示できます。
・キッチン水栓取付時の別途手配が必要な器具類
お求め先が見つからないとのお声をいただきましたので、
通販サイト amazonの販売ページを参考に記載いたします。
長さなどは、設置場所にあわせて、自己責任にて、お選びください。(2023/4/1）
図内番号
１ 新設蛇口：【参考型番】カクダイ スワンフレキパイプ 300ミリ/400ミリ
下記は、アマゾンサイトへリンクしています。
→ カクダイ スワンフレキパイプ 300ミリ
→ カクダイ スワンフレキパイプ 400ミリ
注意：首元がＬ字になっているものは、角度が安定せず、マナウォーター利用には適しません。
写真のようにストレートタイプをお選びください。
２ 蛇口アダプタ：【参考型番】三栄水栓 パイプアダプター PT35-25S
(G1/2ネジに16mmパイプを取付時に使用）
※蛇口の接続口径を、マナウォーターの接続口径へ変換するためのもの
→ 三栄水栓 パイプアダプター PT35-25S
4 水道用フレキシブルパイプ：サイズ１３Ａ（１３ｍｍ）
→ SANEI 配管部品 フレキチューブ パッキン付き 長さ300ｍｍ T15B-13X300
こちらは30cmのページへリンクしております。
商品自体は、５ｃｍ刻みで選べます。
設置場所に応じて、適度な長さをお選び下さい。
上記のカタログ写真の流しでは30cmを利用しています。
出来れば、お近くのホームセンターなどで、実物確認しながらご用意するのをおすすめします。
※取り付けにはモンキーレンチ2つを使用します。
ここまでの説明で、不安な場合は、水回りの水道工事業者さんに
ご依頼されるのが良いです。
どうぞ、ご参考ください。
２−２ 個別設置・シャワーにつける
ここでは、浴室などの「シャワーカラン」に設置する方法をご紹介します。
シャワーホースのネジ形状によって、アジャスターが必要な場合がありますので、ご注意ください。
設置に必要な材料は、先ほどご紹介したフレキシブル配管だけです。
上記でご紹介したものと同じです。
ホースタイプのものでも設置できますが、マナウォーター本体固定（安全性）のために、
フレキシブル配管をお勧めします。
水道用フレキシブルパイプ：サイズ１３Ａ（１３ｍｍ）
→ SANEI 配管部品 フレキチューブ パッキン付き 長さ300ｍｍ T15B-13X300
こちらは30cmのページへリンクしております。
商品自体は、５ｃｍ刻みで選べます。
ページトップへ戻る

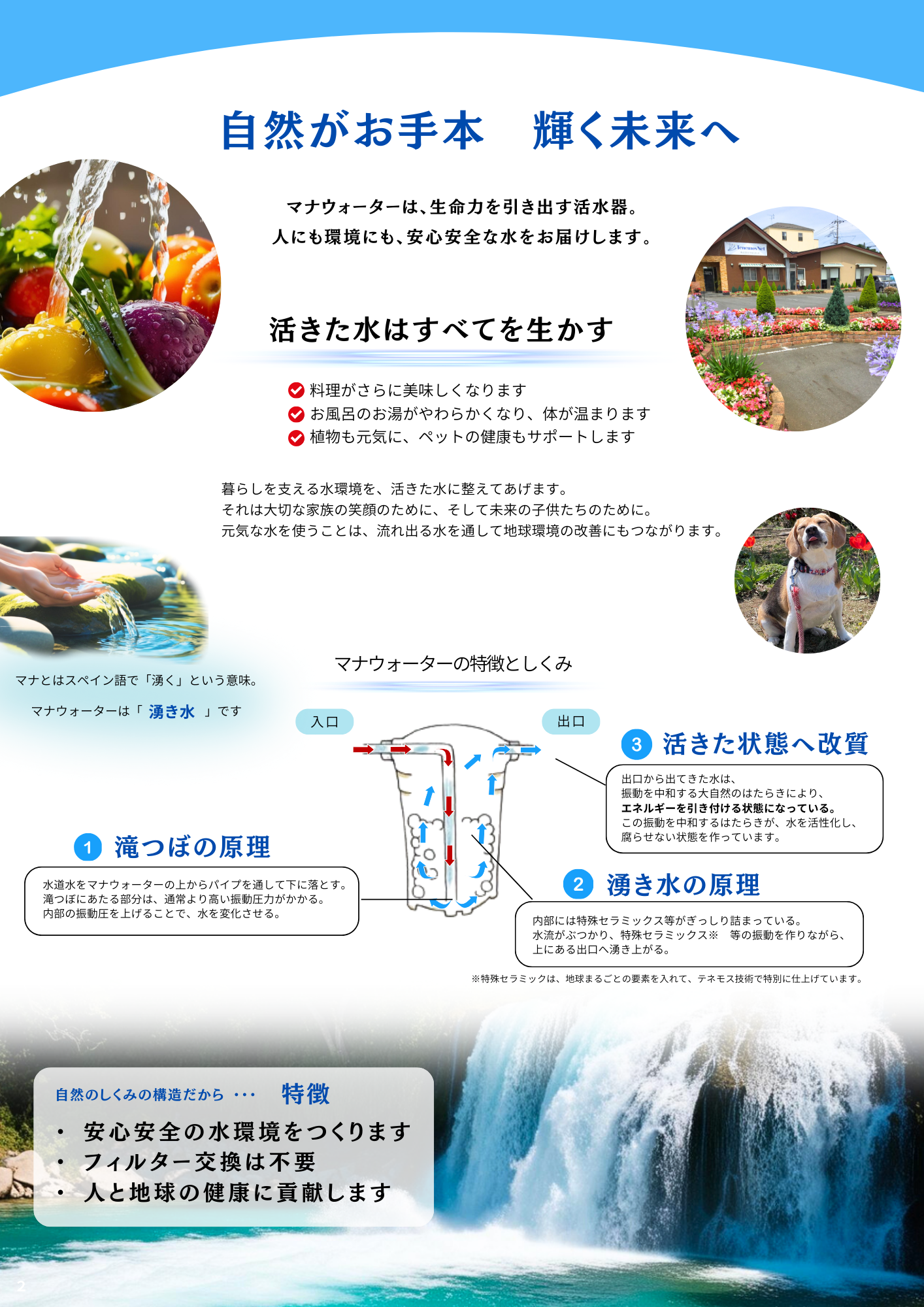

↑↑↑ 仕組みについて、もう一度確認したいときは、上記写真をクリックで「仕組み」ページへ。
